FreeCAD使い方１ 押し出し、回転押し出し
テスト印刷用のデータを作ります。
一辺が20mmの立方体の上に高さ15mm半径15mmの円錐が乗った
家を作成します。２分もあれば終わる簡単な作業です。
FreeCADを起動した画面がこちらです。
赤丸の『新しい空のドキュメントを作成』をクリックします。
FreeCADは行いたい作業によって画面構成が変わります。
今回は次の手順で進めていきます。
１、正面から見て一辺20mmの正方形を作る
２、前後に10mmずつ押し出して立方体を作る
３、その上に一辺15mmの直角三角形を乗せる
４、三角形を回転させて円錐を描きます。
※もちろん、これ以外にもやり方はあります。
１、正面から見て一辺20mmの正方形を作る
この２次元から３次元を作るのに適したメニューはpartdesignというワークベンチです。黄丸から『partdesign』を選びます。
補足１ ワークベンチで困ったこと
赤丸の『ボディーを作成』を左クリックします。
補足２ アクティブなボディとは
次に出てくる『スケッチを作成』を左クリックします。
どの面に２次元を描くかと聞かれています。
正面から見たものを描きたいので『XZ_Plane』をクリックします。
これが平面図の作成画面です。
赤丸で囲まれたボタンを入力して挿入したい図形を選択。
黄丸で囲まれたボタンで図形をどの位置に置くのかを決定します。
これを拘束といいます。
ホイールの回転で拡大縮小、ホイール押し込みで移動ができます。

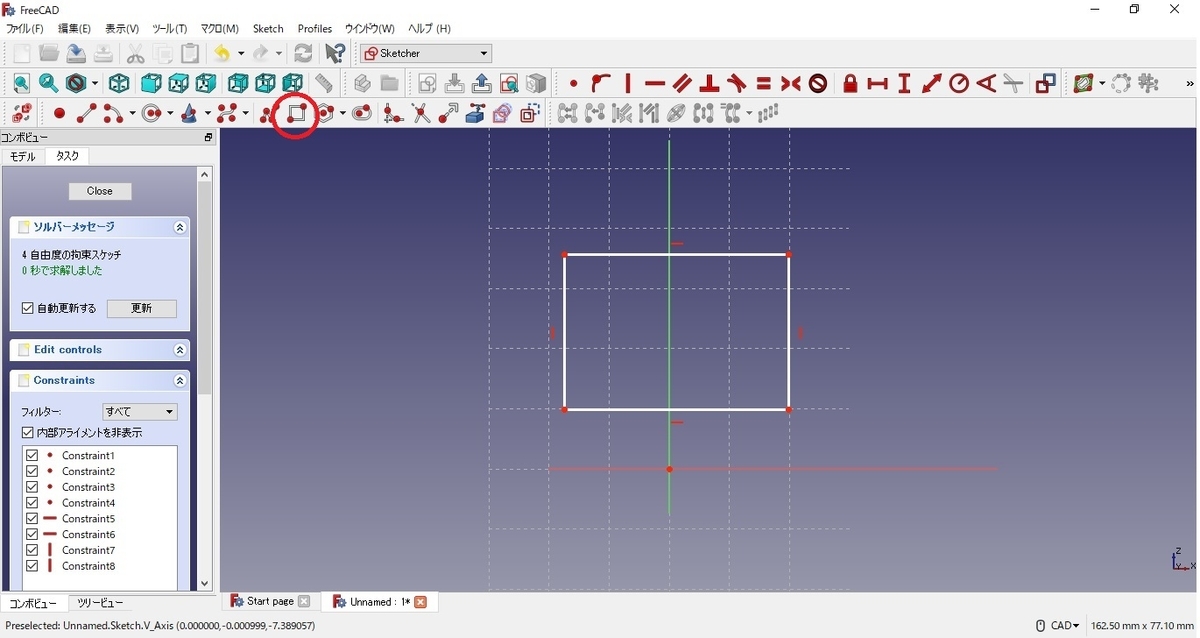

正方形を作りたいので赤丸の中から長方形を左クリックします。
左クリックで長方形の開始と終了位置を決めます。
右クリックで長方形の入力モードが終了します。
右クリックをせずに左クリックをすると
新しい長方形が作成されます。
次に一辺20mmの正方形にします。
縦２つの頂点を左クリックで選び
（選ばれると画像のように緑になります。
また、何もないところで左クリックをすると
全て選択されていない状態になります。）

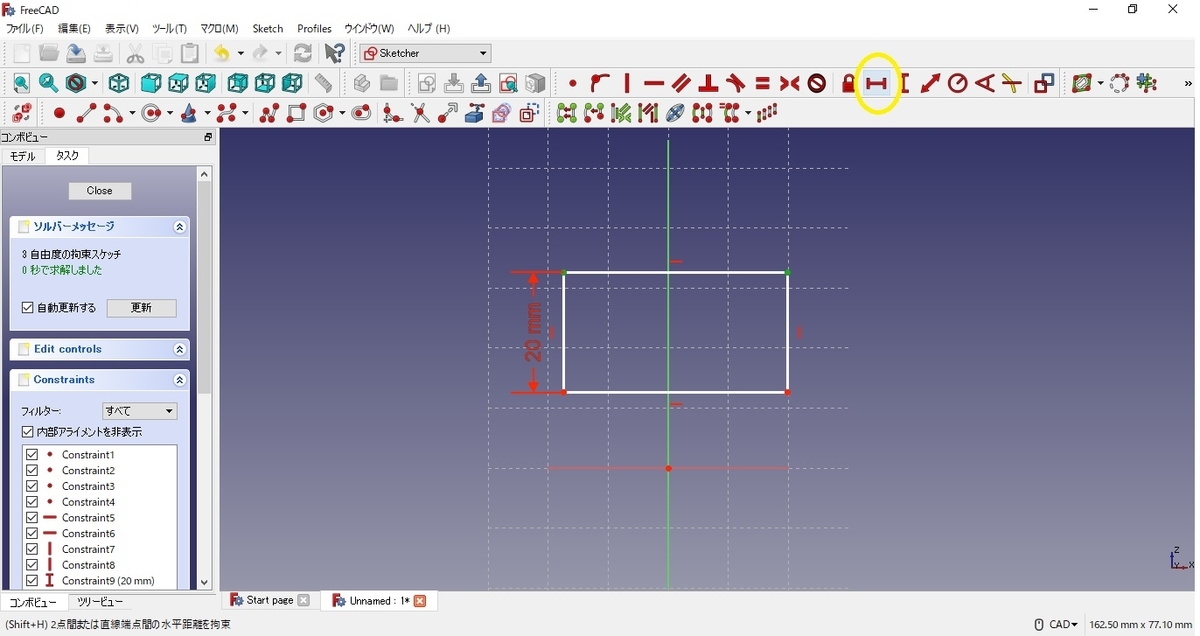

黄丸のマークを選びます。
長さを聞かれるので20mmと入力します。
同様に横２つの頂点を選んで
先ほどの隣の黄丸を選び
長さを20mmと入力します。
選ぶ頂点は上辺でも下辺でも構いません。
今このような状態だと思います。
緑丸の中の赤い線は
縦線は辺がY軸と平行であること、
横線は辺がX軸と並行であることを表しています。
これは長方形を入力したときに自動で挿入されています。
２辺の長さが決まり各々の辺がX軸、Y軸に平行ですので
正方形が完成しました。
この正方形は左クリックでドラッグすると動いてしまいますので
位置を決定（拘束）します。
下辺のどちらかの点とX軸を選択し
黄丸のマークをクリックします。
このマークは点を線上にするので
正方形の下辺がX軸上に重なります。
まだ正方形は横移動をします。
下辺の２点と次にY軸を選択して
黄丸の＞＜マークを左クリックします。
これは最後に選択した線に２点を対称に配置します。
線が緑になったら正方形は拘束されているので
移動できません。ここは完成です。
黒丸の『close』を左クリックします。
２、前後に10mmずつ押し出して立方体を作る
これでは平面なので厚みをつけます。
赤丸のマークを左クリックします。
長さを20mmにして、
『面に対して対称』にチェックを入れ
『OK』を左クリックします。
３、その上に一辺15mmの直角三角形を乗せる
立方体ができました。
次は円錐です。

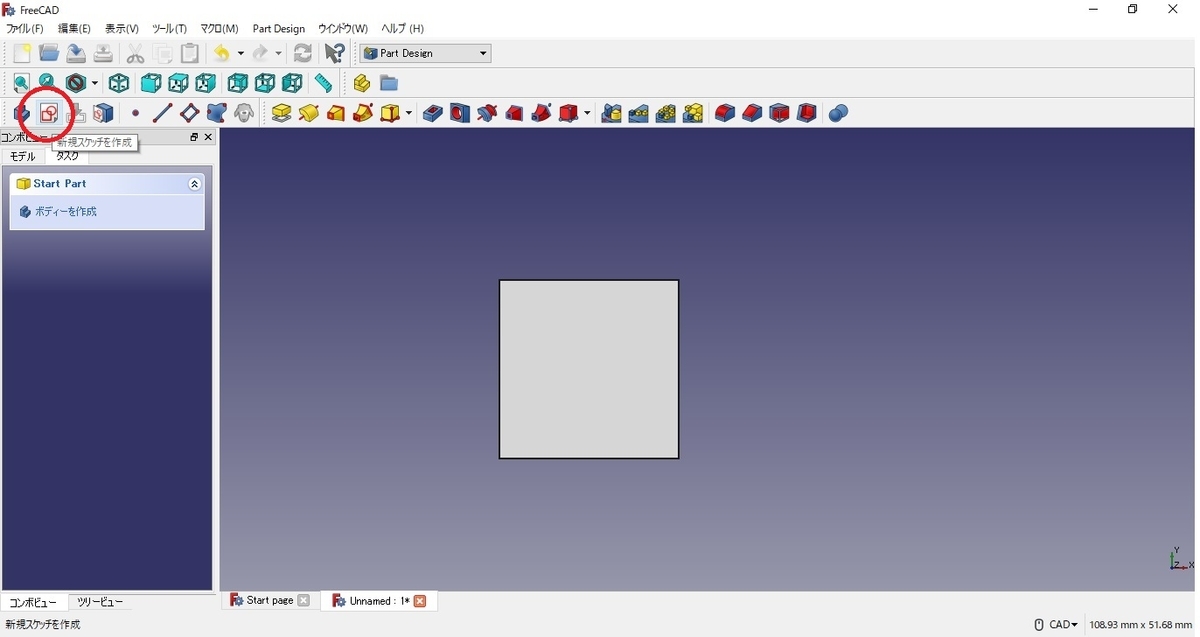

赤丸の『新規スケッチを作成』を左クリックします。
『XZ＿Plane』を選び『OK』を左クリックします。
赤丸のマークをクリックします。
これは繋がった線を入力できます。
三か所で左クリックをします。
下図のように直角のある繋がった３本線を引きます。
右クリックを２回しモード解除します。
緑丸の中の２点を選択し
黄丸のマークを左クリックし
三角形を閉じます。
黄丸マークは２点を１点に纏めます。
直角部を選択し黄丸から
垂直部分をY軸に合わせます。
その他３つの距離を下画像に指定し拘束します。
線が緑になったら『close』を左クリックします。
４、三角形を回転させて円錐を描きます。
赤丸の『選択したスケッチを回転体にする』を左クリックします。
軸は垂直スケッチ軸、角度を360度にして『OK』を押すと完了です。
モデルは完成しました。
ホイール回転で拡大縮小、
ホイール押し込みで移動
左クリック＋ホイール押し込みで回転ができます。
自分で作ったものが想像通りか見てみましょう。
赤丸のマークでも視点移動ができます。
これを3Dプリンタで読み込める形式にします。
黒丸のモデルタブをアクティブにし
Revolutionを選択しモデルを緑にします。
ファイルメニューからエクスポートを選び
拡張子をstlにして保存して完了です。
いかがでしょか。不明な点はコメントまたはtwitterで尋ねてください。
わかる範囲でお答えします。
